クレビス

直角吊プレートはパワーフィッティングの中で最も輸出されている製品です。構造上の利点により、コンポーネント間の直角回転接続が可能になります。-単板または複板構造を採用しており、ボルトで組み立て固定されます。上端は長いロッドボルトでクロスアームに接続され、下端は溝付き接続で、全体の安定性が向上します。直角の設計により、使用中に力が分散され、部品間の摩耗が軽減されます。さらに、直角に吊り下げられたプレートは適応性が高く、他のハードウェアと併用することもできます。低温、多湿などの過酷

ハンギング ボードの Z

亜鉛メッキZクレビスは、製造後に亜鉛メッキ処理が施されます。独自の形状と組み合わせることで、特定の角度やスペースでの接続ニーズに適しています。 ASTM A-153

モデル：Z-0780。. タイプ：z -タイプカップリング（右-角度ブラケット）。. 公称破壊荷重：78 kN。. 材料：hot -浸漬亜鉛めっき鋼、ステンレス鋼の閉じピン。. 重量：約0.6 kg（バッグサイズ）。. プレート幅：80 mm（モデル番号の 80は値に対応します）。. 接続穴の直径：20 mm（標準ボルトサイズ）。. 寸法：65 mm（h x w x d）。.

モデル：Z-1080。. タイプ：z -タイプカップリング（右-角度ブラケット）。. 公称破壊荷重：108 kN。. 材料：hot -浸漬亜鉛めっき鋼、ステンレス鋼の閉じピン。. 重量：約0.6 kg（バッグサイズ）。. プレート幅：80 mm（モデル番号の 80は値に対応します）。. 接続穴の直径：20 mm（標準ボルトサイズ）。. 寸法：65 mm（h x w x d）。.

Type: Z-type coupling (right-angle bracket).. Nominal breaking load: 120 kN.. Material: Hot-dip galvanized steel, stainless steel closing pin.. Weight: Approximately 1.16 kg.. Plate width: 24 mm (24 in the model number corresponds to the

モデル：Z-16100。. タイプ：z -タイプカップリング（右-角度ブラケット）。. 公称破壊荷重：160 kN。. 材料：hot -浸漬亜鉛めっき鋼、ステンレス鋼の閉じピン。. 重量：約1.16 kg。. プレート幅：16 mm（モデル番号の 16は値に対応します）。. 接続穴の直径：22 mm（M22ボルトを受け入れます）。. 寸法：100 mm（高さ）×16 mm（幅）×22 mm（厚さ）。.

モデル：Z-21100。. タイプ：z -タイプカップリング（右-角度ブラケット）。. 公称破壊荷重：210 kN。. 材料：hot -浸漬亜鉛めっき鋼、ステンレス鋼の閉じピン。. 重量：約1.5 kg。. プレート幅：21 mm。. 接続穴の直径：22 mm（M22ボルトを受け入れます）。. 寸法：100 mm（高さ）×21 mm（幅）×25 mm（厚さ）。. アプリケーション：右-絶縁体弦の角度接続と10KV-35kV分配ラインのフレームにケーブル端子を固定します。.

モデル：Z-42150。. タイプ：z -タイプカップリング（右-角度ブラケット）。. 公称破壊荷重：420 kN。. 材料：hot -浸漬亜鉛めっき鋼、ステンレス鋼の閉じピン。. 重量：約2.5 kg。. プレート幅：42 mm。. 接続穴の直径：22 mm（M22ボルトを受け入れます）。. 寸法：150 mm（高さ）×42 mm（幅）×30 mm（厚さ）。. アプリケーション：右-絶縁体弦の角度接続と、35 kV-10

モデル：Z-0780. モデル：Z-1080. モデル：Z-12100. モデル：Z-16100. モデル：Z-21100. 材料：hot -浸漬亜鉛めっき鋼. アプリケーション：10KV-35KV分配ラインの絶縁弦の右-角度接続. モデル：Z-25110. モデル：Z-32135. 材料：hot -浸漬亜鉛めっき鋼. アプリケーション：右- 35kV-10V伝送ラインの絶縁弦の角度接続. モデル：Z-42150. 材料：hot -浸漬亜鉛めっき鋼. アプリケーション：右-

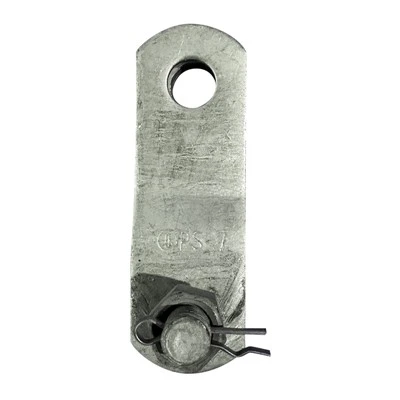

モデル：PS-7。. タイプ：並列クレビス。. 公称破壊荷重：70 kN。. 材料：hot -浸漬亜鉛めっき鋼、ステンレス鋼の閉じピン。. 重量：約0.4 kg。. プレート幅：10 mm。. 接続開口：12 mm（M12ボルトを受け入れます）。. 寸法：70 mm（長さ）×10 mm（幅）×10 mm（厚さ）。. アプリケーション：10 kV分散ラインでの絶縁弦の並列接続、構造物へのケーブル端子の固定、および変電所装置の接続。.

モデル：PD-16。. タイプ：並列クレビス。. 公称破壊荷重：160 kN。. 材料：hot -浸漬亜鉛めっき鋼、ステンレス鋼の閉じピン。. 重量：約0.8 kg。. プレート幅：16 mm。. 接続開口：16 mm（M16ボルトを受け入れます）。. 寸法：80 mm（長さ）×16 mm（幅）×16 mm（厚さ）。. アプリケーション：10kV-35kV分配ラインの絶縁弦の並列接続、フレームへのケーブル端子の固定、および変電所の接続。.
